开关柜配套系列

ER-DXN高压带电显示装置

添加时间:2021-11-24   浏览次数:577

◆ 概述

ER-DXN系列高压带电显示装置是我公司针对额定电压3~35kV系统的户内高压电气设备而设计的。不仅具有高压带电显示与闭锁功能,还具有自检功能,可以对装置自身性能进行检测,使装置的可靠性大大提高。

该装置可与开关柜上的电磁锁配套使用,实行强制闭锁,防止误入带电间隔,从而提高配套产品的安全性能。

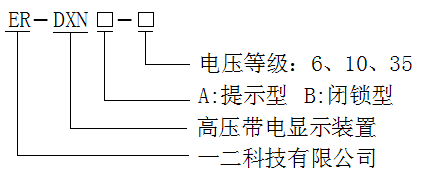

◆ 型号说明

◆ 技术指标

环境温度:-10℃~85℃,相对湿度:≤95%RH;

系统额定电压:3~35kV;

LED启辉电压(kV):母线电压×0.15;

闭锁启控电压(kV):母线电压×0.65;

高压带电传感器:

工频耐受电压:30kV,42kV,95kV;

雷电冲击耐受电压(峰值):60kV,75kV,200kV;

工作电压:7.2kV,12kV,40.5kV。

◆ 自检功能

装置的UA、UB、UC、UN(13~16号端子)无电压接入,只接入工作电源(9、10、11号端子),按住自检按键“ ”, A、B、C三相指示灯亮,表明装置自检完成,工作正常。

◆ 传感器规格:

序号传感器规格高度
(mm)
直径
(mm)
爬电距离
(mm)
弯曲强度
(N)
1CG3-10Q/130B130952308000
2CG3-10Q/145B145952408000
3CG3-35Q/3403401727808000
4CG3-35Q/3803801728008000

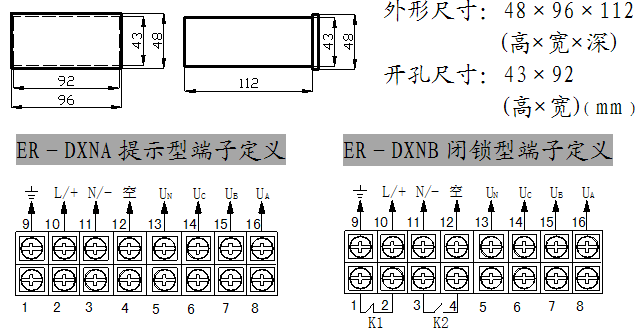

◆ 尺寸及端子定义:

◆ 注意事项:

1、UA、UB、UC、UN输入端必须经过高压带电传感器连接高压母线,不得以其它任何方式接入高压,否则会造成装置损坏,给您的使用带来不便;

2、连接导线采用带有屏蔽层的导线,并将屏蔽层可靠接地;

3、UA、UB、UC与地之间禁止2kV/1min工频耐压试验;

工频耐压试验: 1)电源输入端并联后对地; 2)输出接点并联后对地。

◆ 闭锁电路输出控制逻辑:

序号三相输入电压带电指示灯状态电源
指示灯
闭锁
指示灯
继电器输出
接点状态
按下自检按钮
10 (全部三相)K1闭合
K2断开
20 (全部三相)亮(全部三相)K1断开
K2闭合
3≥40V(任何一相)亮(全部三相)K1闭合
K2断开
4≥40V(任何一相)亮(带电相)K1闭合
K2断开



◆ 订货须知:

1、工作电源:□ AC 85~265V □ DC 110/220V

2、系统电压:□ 6kV □ 10kV □ 35kV □ 其它

3、装置型号:ER-DXN □ A 提示型 □ B 闭锁型

4、高压带电传感器:□ 使用我公司提供的高压带电传感器

注:由于技术不断更新,产品规格和配置如有变化,请以实际供货为准。
